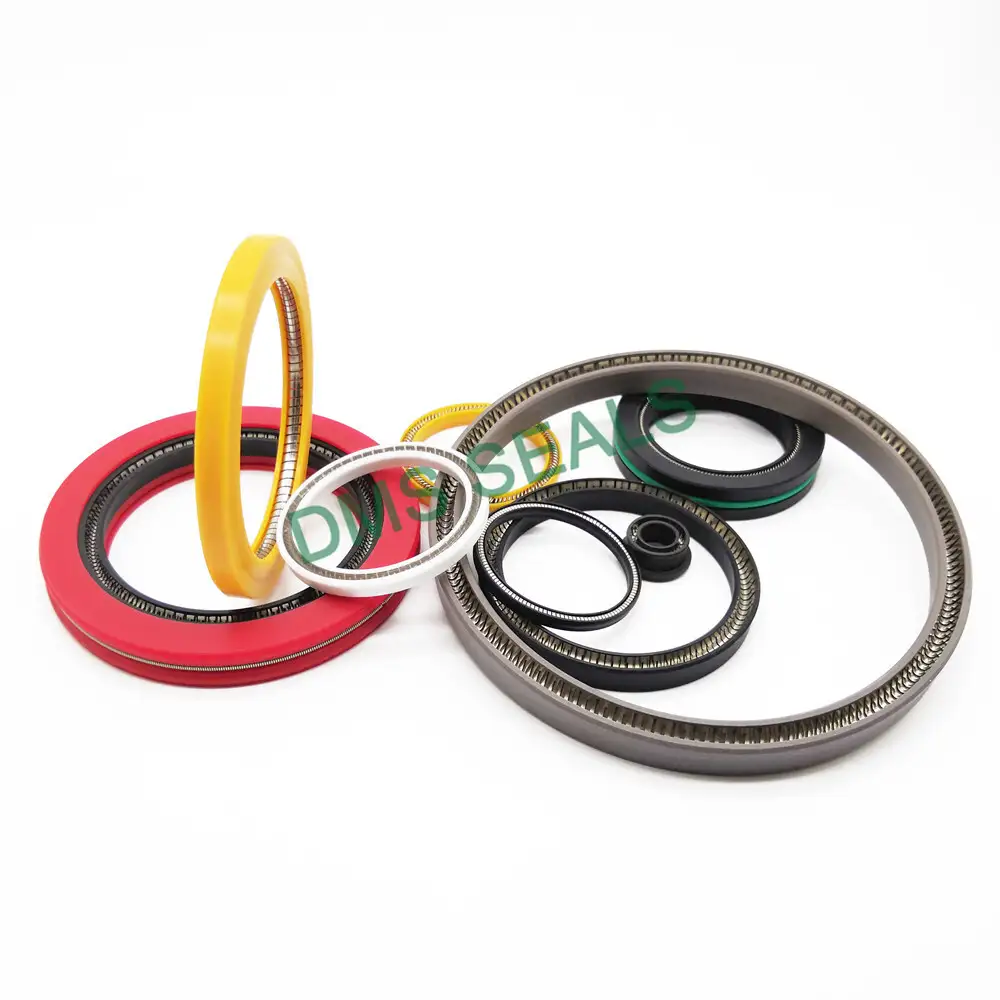

Универсальный варисептик FSKR-O с отверстием для вала и О-образной пружиной

1. Производительность и использование

Подходит для одностороннего уплотнения возвратно-поступательного штока поршня или поршня, а также может использоваться для уплотнения вращающегося вала. Обладает хорошими уплотнительными свойствами при высоком, среднем и низком давлении.

Рабочее давление можно регулировать в широком диапазоне, а сопротивление давлению можно повысить, добавив стопорное кольцо.

Коэффициент трения мал, контактное давление с сопрягаемой поверхностью мало, трение с сопрягаемой поверхностью во время работы очень мало, может работать как со смазкой, так и без нее, износостойкий и имеет длительный срок службы.

Рабочая среда уплотнительной муфты имеет широкую адаптивность, за исключением растворимых щелочных металлов, высокотемпературного газообразного фтора и трифторида хлора, другие химические вещества с ней не реагируют.

Широкий диапазон рабочих температур позволяет использовать его от -200°С до +250°C.

Его можно использовать в особых рабочих условиях, таких как чрезвычайно высокая скорость, чрезвычайно низкая скорость и микроудар.

Подходит для авиационных, военных и промышленных уплотнительных пазов, небольших монтажных пазов, открытых или полуоткрытых пазов.

2. Материалы

Уплотнительная манжета: заполнена политетрафторэтиленом (ПТФЭ). В зависимости от различных условий работы и требований к герметизации могут быть выбраны различные материалы для заполнения и процессы заполнения. Для получения более подробной информации свяжитесь с нами.

Пружина: нержавеющая сталь 301, 302, 304, 316 или 718, в зависимости от конкретных условий работы, по умолчанию используется сталь 301, пожалуйста, уточните и поясните перед заказом для особых условий работы.

3. Метод маркировки

FSKR "диаметр дна канавки/диаметр отверстия D" × "диаметр вала d" × "ширина канавки L" – "материал пружины" О

Например, ФСКР100×90×7.5-316O означает “О-образная универсальная заглушка вала с отверстием под пружину двойного назначения, рабочий размер: диаметр вала 90, диаметр дна канавки/диаметр отверстия 100, ширина канавки 7,5, материал пружины - нержавеющая сталь 316.

4. Меры предосторожности:

Ⅰ, Монтажный паз должен быть открытым или полуоткрытым, рекомендуется открытый.

Ⅱ, Если это уплотнение вращающегося вала, то твердость поверхности вала должна быть не менее HRC40.

Ⅲ. При рассмотрении приспособляемости рабочей среды следует учитывать приспособляемость уплотнительной втулки и пружины.

Ⅳ. Лучше всего установить противообрастающее кольцо или направляющее кольцо с противообрастающим эффектом на передней части уплотнения (в направлении открытия).

Ⅴ. Если рабочее давление превышает 20 МПа, ширину канавки необходимо соответственно увеличить, а конкретное значение должно учитывать такие факторы, как рабочая температура и скорость работы.

Ⅵ, идеально подходит для статического уплотнения, если используется для динамического уплотнения, то требуется, чтобы динамическое осевое биение не превышало 0,05 мм.
