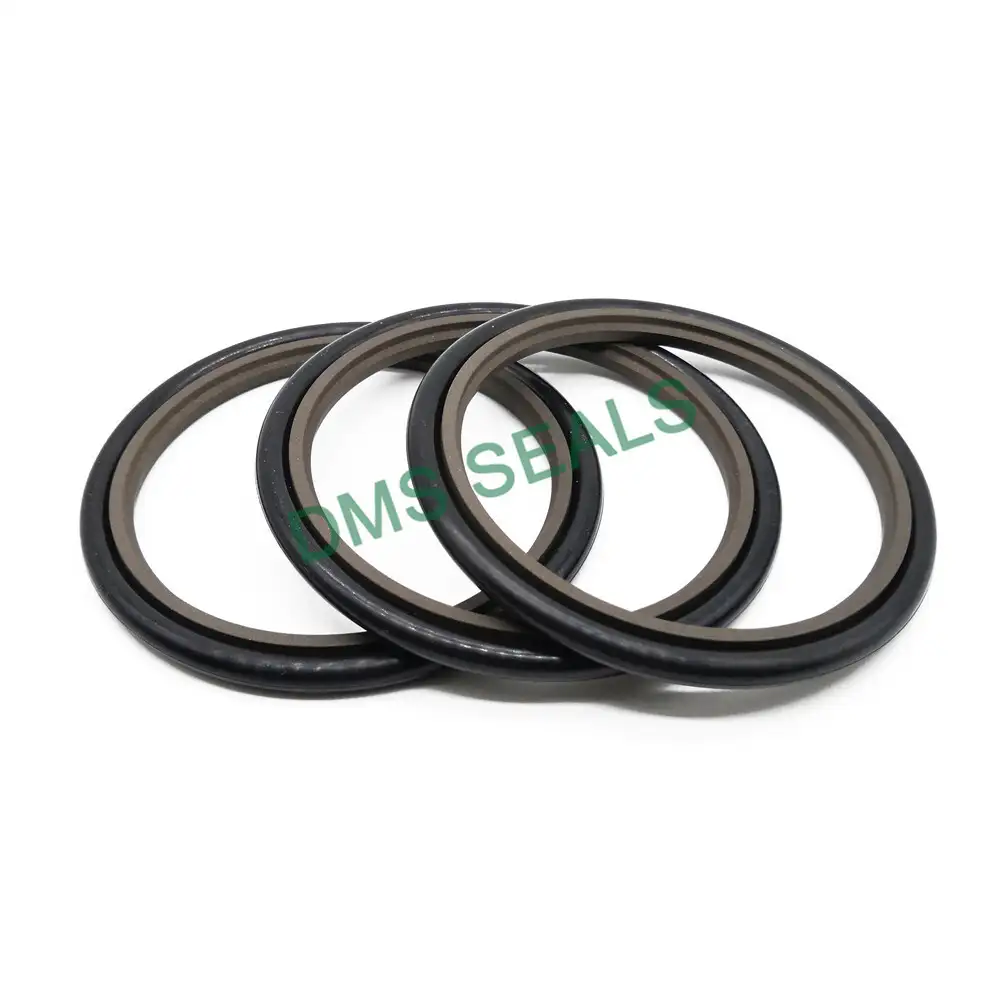

Уплотнение штока гидравлического буфера Резина PTFE HBTS Ступенчатое уплотнение GSJ
1. Рекомендации по установке
2. Размеры установки
Диаметр стержня г N час9 | Диаметр канавки | Ширина канавки | Радиус | Радиальный зазор S макс. | Поперечное сечение уплотнительного кольца | ||||
Стандартное приложение | Легкое применение | Тяжелые условия эксплуатации | D 1 H9 | L 1 +0.2 | R 1 | 10мпа | 20мпа | 40мпа | г 2 |
3-7.9 | 8-18.9 | - | г N +4.9 | 2.2 | 0.4 | 0.3 | 0.20 | 0.15 | 1.78 |
8-18.9 | 19-37.9 | - | г N +7.3 | 3.2 | 0.6 | 0.4 | 0.25 | 0.15 | 2.62 |
19-37.9 | 38-199.9 | 8-18.9 | г N +10.7 | 4.2 | 1.0 | 0.4 | 0.25 | 0.20 | 3.53 |
38-199.9 | 200-255.9 | 19-37.9 | г N +15.1 | 6.3 | 1.3 | 0.5 | 0.30 | 0.20 | 5.33 |
200-255.9 | 256-649.9 | 38-199.9 | г N +20.5 | 8.1 | 1.8 | 0.6 | 0.35 | 0.25 | 7.00 |
256-649.9 | 650-999.9 | 200-255.9 | г N +24.0 | 8.1 | 1.8 | 0.6 | 0.35 | 0.25 | 7.00 |
650-999.9 | ≥1000.0 | 256-649.9 | г N +27.3 | 9.5 | 2.5 | 0.7 | 0.50 | 0.30 | 8.40 |
≥1000.0 | - | 650-999.9 | г N +38.0 | 13.8 | 3.0 | 1.0 | 0.70 | 0.60 | 12.00 |
3. Применение и свойства
Применяется для герметизации штоков цилиндров систем с высокой и низкой скоростью возвратно-поступательного движения и высокого давления. Хорошая размерная стабильность, не зависит от температуры, низкий коэффициент трения, высокая коррозионная стойкость, может работать как со смазкой, так и без нее, простая установка. Соответствуют стандартам GB/T 15242.1-94 и GB/T 15242.3-94.
4. Стандартные материалы
Уплотнительное кольцо: наполненный ПТФЭ
O- R материал: NBR / FKM
5. Условия труда
Работающий Условия | ||||
Диапазон диаметров | Диапазон давления | Диапазон температур | Скорость | Середина |
3 - 1600мм | 0 - 60мпа | -45℃ +200℃ | 15 м/с | гидравлическое масло, огнестойкая жидкость, вода, газ |
6. Установочные размеры
Диаметр стержня | Диаметр паза | Ширина канавки | Номер заказа | Размеры уплотнительного кольца |
г N час9 | D 1 H9 | L 1 +0.2 | ||
20 20 22 | 27.3 30.7 29.3 | 3.2 4.2 3.2 | GSJ20*27.3*3.2 GSJ20*30.7*4.2 GSJ22*29.3*3.2 | 21.89*2.62 23.39*3.53 23.47*2.62 |
22 25 25 | 32.7 32.3 35.7 | 4.2 3.2 4.2 | GSJ22*32.7*4.2 GSJ25*32.3*3.2 GSJ25*35.7*4.2 | 26.57*3.53 26.64*2.62 29.74*3.53 |
28 30 32 | 38.7 40.7 42.7 | 4.2 4.2 4.2 | GSJ28*38.7*4.2 GSJ30*40.7*4.2 GSJ32*42.7*4.2 | 31.34*3.53 34.52*3.53 36.09*3.53 |
35 36 38 | 45.7 46.7 53.1 | 4.2 4.2 6.3 | GSJ35*45.7*4.2 GSJ36*46.7*4.2 GSJ38*53.1*6.3 | 37.69*3.53 40.87*3.53 43.82*5.33 |
40 40 42 | 50.7 55.1 57.1 | 4.2 6.3 6.3 | GSJ40*50.7*4.2 GSJ40*55.1*6.3 GSJ42*57.1*6.3 | 44.04*3.53 43.82*5.33 46.99*5.33 |
45 45 50 | 55.7 60.1 60.7 | 4.2 6.3 4.2 | GSJ45*55.7*4.2 GSJ45*60.1*6.3 GSJ50*60.7*4.2 | 47.22*3.53 50.17*5.33 53.57*3.53 |
50 55 56 | 65.1 70.1 66.7 | 6.3 6.3 4.2 | GSJ50*65.1*6.3 GSJ55*70.1*6.3 GSJ56*66.7*4.2 | 56.52*5.33 59.69*5.33 59.92*3.53 |
56 56 60 | 71.1 76.5 75.1 | 6.3 8.1 6.3 | GSJ56*71.1*6.3 GSJ56*76.5*8.1 GSJ60*75.1*6.3 | 59.69*5.33 62.87*6.99 66.04*5.33 |
